Les quatre types principaux de brides métalliques — face plate, face surélevée, gorge simple et gorge double — répondent chacun à des contraintes spécifiques de pression, température et nature du fluide transporté. Comprendre leurs différences permet de spécifier l’assemblage adapté et d’éviter les défaillances prématurées.
Selon la version 2018 de la norme NF EN 1092-1 détaillée par l’UNM, ces configurations couvrent les classes de pression PN 2,5 à PN 400 et les diamètres nominaux DN 10 à DN 4000, en conformité avec la directive européenne 2014/68/UE sur les équipements sous pression.
Vos repères pour choisir le bon type de bride
- Face plate : pressions modérées (jusqu’à PN 40 environ), joints plats fibres ou caoutchouc, applications fluides non critiques (eau, air comprimé basse pression)
- Face surélevée : haute pression, compatibilité optimale avec joints spiralés semi-métalliques, standard majoritaire en pétrochimie et vapeur
- Gorge simple : confinement latéral pour fluides volatils ou toxiques, centrage amélioré du joint, applications gaz et chimie
- Gorge double (emboîtement mâle-femelle) : très haute pression, résistance aux cyclages thermiques, stabilité mécanique maximale pour installations critiques
Limites de ce guide technique
- Ce contenu présente une synthèse des types de brides métalliques à vocation informative et pédagogique.
- Les spécifications techniques exactes doivent être vérifiées dans les normes en vigueur (ASME, EN, DIN) selon votre zone géographique.
- Chaque installation industrielle présente des contraintes spécifiques (pression, température, fluide) nécessitant une étude technique dédiée.
- Le choix définitif d’un type de bride et de son appairage avec un joint doit être validé par un bureau d’études certifié, organisme de contrôle accrédité ou ingénieur spécialisé en assemblages sous pression.
Bride métallique : la pièce maîtresse de l’assemblage sous pression

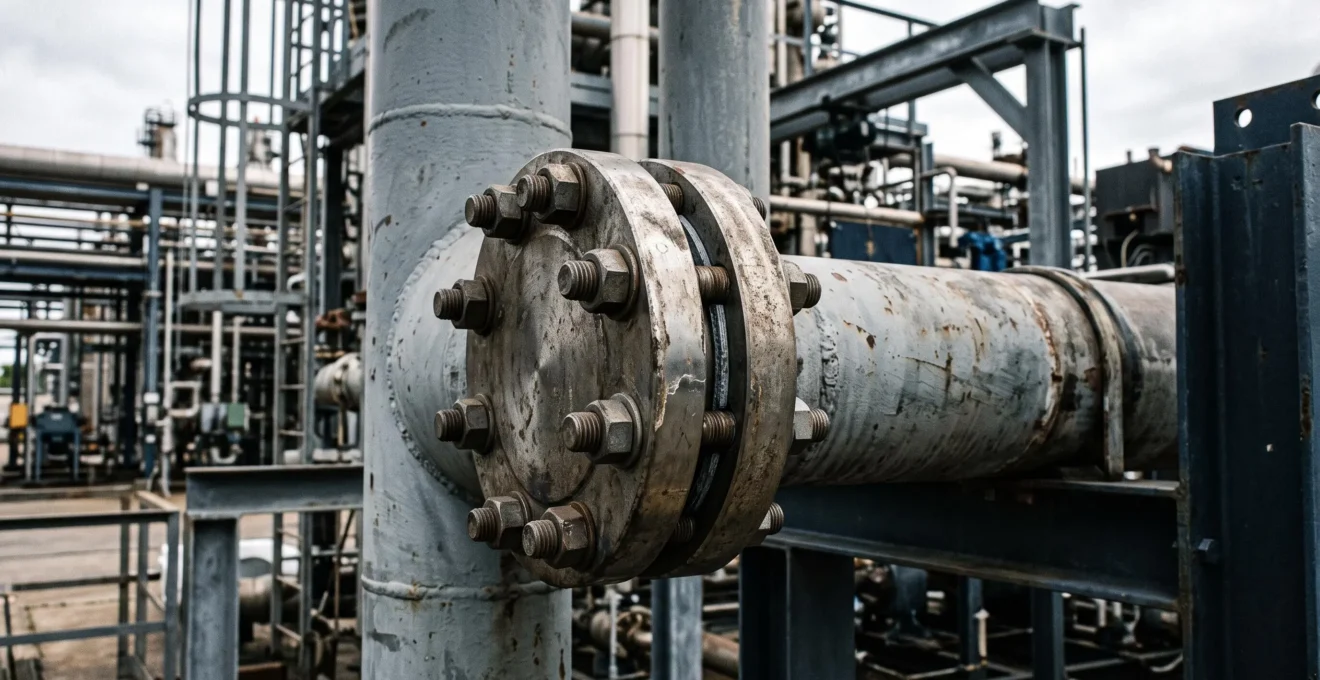

Dans les circuits de vapeur, les unités pétrochimiques ou les installations de compression de gaz, chaque raccordement de tuyauterie exige un assemblage capable de résister à des pressions parfois supérieures à 100 bar et des températures dépassant 400 °C. La bride métallique maintient l’alignement des conduits et transmet les efforts de serrage au joint d’étanchéité intercalé entre ses faces de contact.
Les brides sont fabriquées par forgeage pour les configurations haute pression ou par moulage de l’acier pour les classes standard, avant usinage final des portées de joint. Le choix du type de bride conditionne la compatibilité avec les technologies de joints et la fiabilité de l’étanchéité.

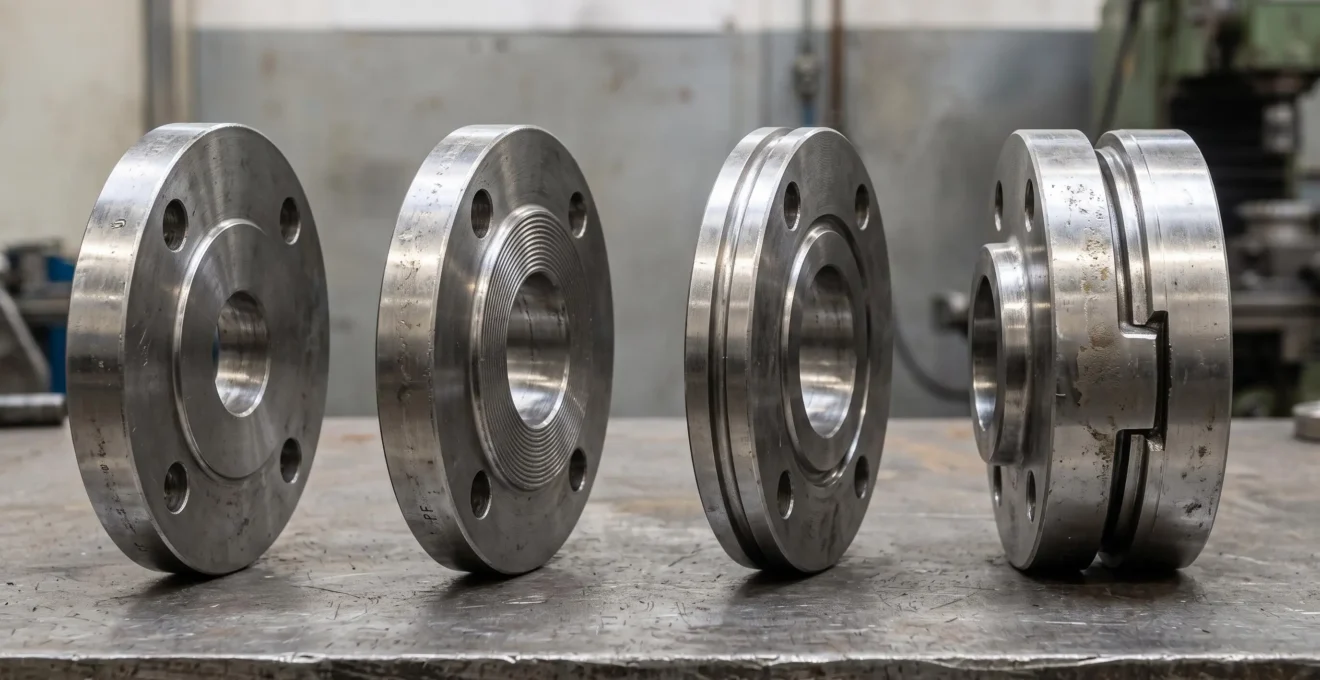

La typologie normative distingue quatre configurations majeures, définies par la géométrie de leur surface de contact : faces plates, faces surélevées, gorges simples et gorges doubles. Chacune répond à des exigences distinctes de pression maximale, de nature du fluide transporté et de compatibilité avec les matériaux de joint, comme le précise la norme NF EN 1092-1.
Quatre configurations de brides pour quatre contextes d’étanchéité
Pression, température, nature du fluide, fréquence des démontages : ces paramètres orientent le choix vers une géométrie de face de contact adaptée.
| Type de bride | Classe de pression typique | Compatibilité joints | Facilité maintenance | Secteur privilégié |
|---|---|---|---|---|
| Face plate (FF) | PN 2,5 à PN 40 | Joints plats fibres, caoutchouc, PTFE basse pression | Excellente (surface simple) | Eau, air comprimé, fluides non critiques |
| Face surélevée (RF) | PN 16 à PN 400 | Joints spiralés, Kammprofile, semi-métalliques | Bonne (démontage fréquent possible) | Pétrochimie, vapeur, haute pression |
| Gorge simple (RTJ) | PN 100 à PN 400 | Joints métalliques annulaires (ring joint) | Moyenne (usinage précis requis) | Gaz, fluides toxiques, offshore |
| Gorge double (T&G) | PN 100 à PN 400 | Joints striés ou semi-métalliques spécifiques | Faible (démontage complexe) | Très haute pression, cyclages thermiques, échangeurs |
Brides à face plate : la sobriété pour les faibles pressions
La bride à face plate (FF, pour Flat Face) présente une surface de contact entièrement plane, sans relief ni usinage spécifique. Cette simplicité limite les coûts de fabrication et facilite l’inspection lors des opérations de maintenance.
Les classes de pression vont de PN 2,5 à PN 40. Les joints compatibles sont des joints plats en fibres comprimées, caoutchouc ou PTFE basse pression. Les applications concernent les circuits d’eau industrielle, d’air comprimé à faible pression ou de fluides non dangereux.
Brides à face surélevée : le standard industriel haute pression
La bride à face surélevée (RF, pour Raised Face) comporte une couronne circulaire en relief de quelques millimètres, située à l’intérieur du cercle de boulonnerie. Cette géométrie concentre les efforts de serrage sur une surface réduite, augmentant la pression de contact sur le joint.
Standard majoritaire en pétrochimie et vapeur, elle couvre les classes PN 16 à PN 400. La surface surélevée accepte les joints spiralés semi-métalliques, les joints Kammprofile et l’ensemble des technologies haute performance. Le démontage reste aisé, permettant le remplacement périodique des joints sans endommager la bride.
Brides à gorge simple : l’emboîtement pour fluides volatils
La bride à gorge simple (RTJ, pour Ring Type Joint) présente une gorge usinée de profil circulaire ou trapézoïdal, destinée à accueillir un joint métallique annulaire de section ovale ou octogonale. Le joint se loge dans la gorge lors du serrage, créant un confinement latéral qui limite les risques de fluage.
Spécifiée pour les fluides dangereux (gaz toxiques, hydrocarbures volatils) ou les applications offshore, elle couvre les classes PN 100 à PN 400. L’usinage de la gorge exige une précision dimensionnelle stricte pour garantir la compatibilité avec les joints métalliques normalisés.
Brides à gorge double : confinement maximal et centrage de précision
La bride à gorge double (T&G, pour Tongue and Groove) combine un emboîtement mâle-femelle avec deux gorges concentriques formant une double barrière d’étanchéité. Le joint se positionne entre les deux surfaces emboîtées, bénéficiant d’un centrage automatique et d’un confinement latéral renforcé.
Réservée aux applications les plus exigeantes — très haute pression (au-delà de PN 250), cyclages thermiques répétés, fluides corrosifs à température élevée — elle limite les déformations en service et prolonge la durée de vie de l’assemblage. Le démontage nécessite parfois un chauffage localisé pour faciliter la séparation des pièces.
Appairage bride-joint : la règle d’or de l’étanchéité durable
La conformité d’une bride aux spécifications normatives ne garantit pas l’étanchéité. Le joint intercalé entre les faces de bride doit être compatible avec la géométrie de contact pour développer ses propriétés mécaniques et thermiques.
Attention : Configurations bride-joint à proscrire absolument
Bride à face plate + joint spiralé semi-métallique : La surface plane ne concentre pas les efforts de serrage nécessaires à la compression du feuillard métallique. Résultat : fuite quasi certaine lors de la mise en pression.
Bride à face surélevée + joint plat fibres standard : Le relief circulaire écrase localement le joint plat, créant une déformation excessive et un fluage du matériau. Conséquence : étanchéité compromise après quelques cycles thermiques.
Bride à gorge + joint inadapté sans confinement : L’absence de joint métallique dimensionné pour la gorge entraîne un positionnement instable et des fuites latérales.
Les joints semi-métalliques de type spiralé ou Kammprofile, comme ceux développés par fabricant de joints semi-métalliques Flexitallic, exploitent pleinement leur reprise élastique lorsqu’ils sont associés à des brides à face surélevée ou à gorge. Flexitallic, pionnier du joint spiralé depuis 1912, maîtrise l’ensemble des technologies semi-métalliques et propose des solutions adaptées aux quatre types de brides normalisées.
- Face plate : Compatibles (joints plats fibres, caoutchouc, PTFE basse pression) — Déconseillés (spiralés, Kammprofile, tout joint semi-métallique nécessitant compression localisée)
- Face surélevée : Compatibles (joints spiralés Flexitallic, Kammprofile, semi-métalliques haute température, graphite expansé armé) — Déconseillés (joints plats fibres standard sans renfort, risque d’écrasement excessif)
- Gorge simple : Compatibles (joints métalliques annulaires ovales ou octogonaux normalisés API 6A) — Déconseillés (tout joint plat ou semi-métallique non confiné latéralement)
- Gorge double : Compatibles (joints striés spécifiques emboîtement, semi-métalliques à profil adapté, technologie Change™ pour échangeurs) — Déconseillés (joints génériques sans dimensionnement précis pour l’emboîtement)
Il est unanimement recommandé par les bureaux de contrôle de valider l’appairage bride-joint dès la phase de conception, plutôt que de corriger les défaillances en exploitation.
Questions fréquentes sur les brides métalliques
Quelle est la différence principale entre bride à face plate et bride à face surélevée ?
La bride à face plate présente une surface de contact entièrement plane, limitée aux pressions modérées (PN 2,5 à PN 40) et compatible avec joints plats. La bride à face surélevée comporte une couronne circulaire en relief concentrant les efforts de serrage, permettant l’usage de joints semi-métalliques et couvrant des classes de pression supérieures (PN 16 à PN 400). Cette géométrie surélevée favorise l’étanchéité sous contraintes élevées.
Quel type de bride pour une application haute pression supérieure à 100 bar ?
Au-delà de 100 bar (PN 100), privilégiez une bride à face surélevée (RF) pour la majorité des applications industrielles, associée à un joint spiralé semi-métallique. Pour les fluides dangereux ou les environnements offshore, optez pour une bride à gorge simple (RTJ). Si l’installation subit des cyclages thermiques répétés ou des pressions dépassant 250 bar, la bride à gorge double (T&G) offre le confinement et la stabilité nécessaires.
Peut-on utiliser un joint spiralé avec une bride à face plate ?
Non, cette association est à proscrire. Le joint spiralé nécessite une concentration des efforts de serrage sur une surface réduite (couronne surélevée) pour compresser efficacement son feuillard métallique et développer sa reprise élastique. Sur une face plate, la répartition homogène des efforts compromet l’étanchéité et génère des fuites dès la mise en pression. Utilisez exclusivement des joints plats fibres ou caoutchouc avec les brides à face plate.
Quelles normes régissent les brides métalliques en Europe ?
La norme européenne de référence est la NF EN 1092-1 (version 2018), qui spécifie dimensions, tolérances, classes de pression (PN 2,5 à PN 400) et matériaux pour les brides en acier. Elle s’applique en conformité avec la directive 2014/68/UE sur les équipements sous pression, transposée en France par le décret n° 2015-799 publié au Journal Officiel via Légifrance. Selon ce que souligne la fiche synthétique EUR-Lex sur la directive 2014/68/UE, la directive modificative (UE) 2024/2749 impose une transposition au plus tard le 29 mai 2026.
Comment choisir entre bride à gorge simple et bride à gorge double ?
La bride à gorge simple (RTJ) convient aux applications haute pression avec fluides dangereux nécessitant un confinement latéral du joint, sans contrainte majeure de cyclage thermique. La bride à gorge double (T&G) est spécifiée lorsque la stabilité mécanique devient critique : très haute pression (> 250 bar), cyclages thermiques répétés (échangeurs à plaques tubulaires), fluides corrosifs à température élevée. L’emboîtement mâle-femelle de la gorge double maintient l’alignement et limite les déformations en service, au prix d’une complexité accrue lors des opérations de démontage.
